Cảm biến đo thời tiết ClimaVUE50
Thông Số Kỹ Thuật
| Thông số đo | Air temperature, barometric pressure, lightning average distance, lightning strike count, precipitation, relative humidity, solar radiation, tilt, wind direction, and wind speed. |
| Tín hiệu đầu ra | SDI-12 |
| Khoảng nhiệt độ hoạt động | -50° to +60°C (Except the barometer and RH: -40° to +60°C.) |
| Minimum Supply Voltage | 3.6 Vdc continuous |
| Maximum Supply Voltage | 15.0 Vdc continuous |
| Minimum Digital Input Voltage |
|
| Typical Digital Input Voltage |
|
| Maximum Digital Input Voltage |
|
| Typical Current Drain @ 12 Vdc | < 1 mA (average) |
| Typical Measurement Duration | 110 ms |
| Maximum Measurement Duration | 3,000 ms |
| Maximum Polling Frequency | 10 s |
| Application of Council Directive(s) |
|
| Standards to Which Conformity Is Declared |
|
| Connection Description | 25 mm (10 in.) pigtail with M12 pin (male) 5-pin 316 stainless-steel knurl |
| Diameter | 10 cm (4 in.) including rain gage funnel |
| Height | 34 cm (13.4 in.) including rain gage funnel |
| Weight | 839.15 g (1.85 lb) |
Power Consumption |
|
| Quiescent | 0.3 mA |
| Maximum Peak Current | 33 mA |
| Average Using the R7! Command every 10 s | 1.0 mA |
| Average Using the R7! Command every 60 s (or slower) | 0.4 mA |
Air Temperature |
|
| Measurement Range | -50° to +60°C |
| Resolution | 0.1°C |
| Accuracy | ±0.6°C |
Relative Humidity |
|
| Measurement Range | 0 to 100% |
| Resolution | 0.1 |
| Accuracy | ±3% RH typical (varies with temperature and humidity) |
Barometric Pressure |
|
| Barometer Operating Temperature Range | -40° to +60°C |
| Measurement Range | 500 to 1100 hPa |
| Resolution | 0.1 hPa |
| Accuracy |
|
Vapor Pressure |
|
| Measurement Range | 0 to 47 kPa |
| Resolution | 0.01 kPa |
| Accuracy or Repeatability | Varies with temperature and humidity; ±0.2 kPa typical below 40°C. |
Wind Speed |
|
| Wind Speed Maximum | 10 s gust |
| Measurement Range | 0 to 30 m/s (0 to 67 mph) |
| Resolution | 0.01 m/s (0.02 mph) |
| Accuracy or Repeatability | 0.3 m/s or 3% (0.67 mph or 3%), whichever is greater |
Wind Direction |
|
| Measurement Range | 0° to 359° |
| Resolution | 1° |
| Accuracy | ±5° |
Solar Radiation |
|
| Measurement Range | 0 to 1750 W m-2 |
| Resolution | 1 W m-2 |
| Accuracy | ±5% of measurement (typical) |
| Spectral Range | 300 to 1150 nm |
Precipitation |
|
| Measurement Range | 0 to 400 mm/h (15.75 in./h) |
| Resolution | 0.017 mm |
| Accuracy | ±5% of measurement (from 0 to 50 mm/h or 0 to 1.97 in./h) |
Tilt |
|
| Measurement Range | -90° to +90° |
| Resolution | 0.1° |
| Accuracy | ±1° |
Lightning Strike Count |
|
| Measurement Range | 0 to 65,535 strikes |
| Resolution | 1 strike |
| Accuracy | > 25% detection at < 10 km typical (variable with distance) |
Lightning Average Distance |
|
| Measurement Range | 0 to 40 km (0 to 24.9 mi) |
| Resolution | 3 km (1.86 mi) |
| Accuracy | Variable |
Tổng quan

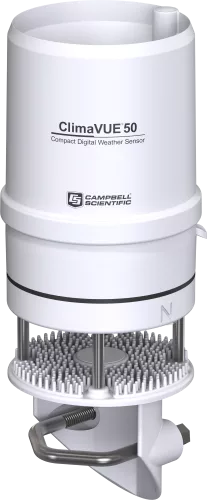

ClimaVUE™50 là cảm biến khí tượng tất cả trong một giá cả phải chăng, đáp ứng nhu cầu theo dõi thời tiết thông thường của bạn một cách đơn giản, khi kết hợp với bất kỳ nền tảng thu thập dữ liệu có khả năng mở rộng và linh hoạt cao nào của Campbell Scientific. Cảm biến này sử dụng SDI-12 để báo cáo nhiệt độ không khí, độ ẩm tương đối, áp suất hơi, áp suất khí quyển, gió (tốc độ, gió giật và hướng), bức xạ mặt trời, lượng mưa và sét đánh (số lượng và khoảng cách). Nó làm điều này mà không cần bộ phận chuyển động, trong khi tiêu thụ ít năng lượng. Cảm biến độ nghiêng tích hợp đảm bảo tính toàn vẹn dữ liệu lâu dài. Sản phẩm đa dạng này rất phù hợp để triển khai nhanh chóng, cho các địa điểm ở xa, mạng lớn, là một phần của hệ thống phức tạp hơn hoặc nếu bạn chỉ cần thứ gì đó đơn giản.
Lợi ích và tính năng
+ Tất cả các phép đo khí tượng phổ biến với một đầu ra kỹ thuật số đơn giản (SDI-12)
+ Tiêu thụ ít hơn 1 mA ở dòng điện trung bình 12 Vdc, làm cho nó trở nên lý tưởng cho các trạm đo sử dụng năng lượng mặt trời
+ Cảm biến độ nghiêng tích hợp giúp đảm bảo rằng cảm biến luôn cân bằng theo thời gian
+ Chi phí bảo trì thấp – không có bộ phận chuyển động làm giảm đáng kể chi phí và thời gian bảo trì
+ Phần cứng bằng thép không gỉ 304 để nhuộm bề mặt tối thiểu trong môi trường biển
+ Không cần cấu hình cảm biến
+ Thiết kế nhỏ gọn để cài đặt nhanh chóng, tác động thấp
+ Tương thích với tất cả các bộ ghi dữ liệu Campbell Scientific
+ Cáp có thể tháo rời tạo điều kiện thay thế trường
Thông tin chi tiết
Cảm biến
Tất cả các cảm biến được tích hợp vào một đơn vị có hệ số dạng nhỏ, duy nhất, yêu cầu nỗ lực lắp đặt tối thiểu. Với thiết kế chắc chắn, không có bộ phận chuyển động giúp ngăn ngừa lỗi do hao mòn hoặc bám bẩn, ClimaVUE™50 lý tưởng cho việc lắp đặt từ xa, lâu dài.
Pyranometer
Bức xạ mặt trời được đo bằng một hỏa kế được tích hợp vào miệng của phễu đo mưa ở trên cùng của ClimaVUE™50. Hỏa kế thu nhỏ sử dụng cảm biến tế bào silicon để đo tổng bức xạ mặt trời tới (trực tiếp và khuếch tán). Cảm biến tế bào silicon có thời gian phản hồi tuyệt vời để thay đổi điều kiện bức xạ và độ nhạy chấp nhận được trên quang phổ mặt trời, khiến chúng rất phù hợp để sử dụng trên ClimaVUE™50.
Đầu hiệu chỉnh cosin được phát triển cẩn thận đảm bảo kết quả đọc chính xác bất kể góc mặt trời, trong khi vật liệu bộ lọc quang học được nghiên cứu tỉ mỉ cân bằng giữa chi phí và hiệu suất để đảm bảo tế bào silicon cung cấp cho ClimaVUE™50 độ chính xác cao bất kể nhiệt độ hay tuổi thọ của cảm biến.
Anenometer
Không gian bên dưới thiết bị đo mưa là nơi ClimaVUE™50 đo tốc độ gió. Các tín hiệu siêu âm phát ra từ các đầu dò vuông góc với nhau sẽ bật ra khỏi tấm thủy tinh thiêu kết xốp và quay trở lại cảm biến đối diện. Tốc độ âm thanh bị ảnh hưởng bởi gió và tốc độ gió được tính bằng cách đo sự khác biệt về thời gian âm thanh di chuyển từ máy phát đến máy thu.
Temperature sensor
Phép đo nhiệt độ ClimaVUE™50 được thực hiện ở trung tâm của khu vực máy đo gió nơi có một kim nhỏ bằng thép không gỉ chứa một cảm biến nhiệt độ nhỏ (nhiệt điện trở) kéo dài từ giữa bốn bộ chuyển đổi âm thanh ở trung tâm của máy đo gió.
Không giống như hầu hết các phép đo nhiệt độ không khí, cảm biến nhiệt độ không được bao phủ bởi các tấm có mái che để bảo vệ nó khỏi sự gia nhiệt của mặt trời. Thay vào đó, nó nằm ngoài trời, dễ bị năng lượng mặt trời làm nóng thân thiết bị. Tuy nhiên, ClimaVUE™50 điều chỉnh chính xác nhiệt độ không khí đo được vì đã biết bức xạ mặt trời và tốc độ gió. Đây là hai biến số chính xác định sai số giữa nhiệt độ không khí đo được và nhiệt độ không khí thực tế. Sau đó, một phương trình cân bằng năng lượng được sử dụng để tính toán nhiệt độ thực tế phải là bao nhiêu với độ chính xác ±0,6°C.
Để biết thêm thông tin, hãy xem tài liệu kỹ thuật “ClimaVUE™50—Hiệu chỉnh các phép đo nhiệt độ không khí từ cảm biến tiếp xúc với bức xạ”.
Relative Humidity
Cảm biến độ ẩm tương đối trên ClimaVUE™50 được đặt phía sau màn hình tròn Teflon™ gần với bộ chuyển đổi âm thanh. Màn hình Teflon bảo vệ cảm biến khỏi nước và bụi trong khi cho phép hơi nước tự do đi vào cảm biến. ClimaVUE™50 đo độ ẩm và nhiệt độ tương đối, đồng thời tính toán áp suất hơi.
Drip Counter Rain Gauge
ClimaVUE™50 chứa một phễu thu nước mưa có đường kính 9,31 cm (3,67 in.). Một lò xo trong phễu hoạt động như một bộ lọc để loại bỏ các hạt lớn đồng thời cho phép dòng chảy đủ để nước không chảy ngược. Mưa được thu gom bởi phễu thoát ra khỏi phễu thông qua một lỗ loe chính xác tạo thành mưa thành những giọt có kích thước xác định. Những giọt rơi trúng và tạm thời thu hẹp khoảng cách giữa hai chốt vàng, tạo ra một xung điện.
ClimaVUE™50 đếm các xung (giọt) và tính toán lượng nước. Khi cường độ mưa tăng lên, các giọt mưa sẽ nhỏ hơn, nhưng chương trình cơ sở ClimaVUE™50 chứa một thuật toán để tự động bù cho kích thước giọt nước khi mưa tăng lên.
