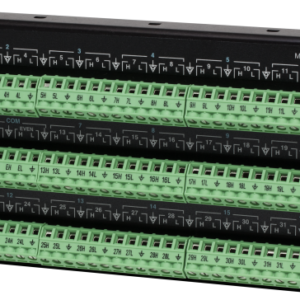

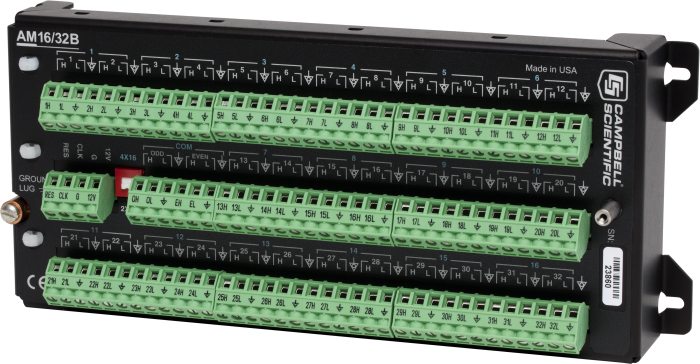

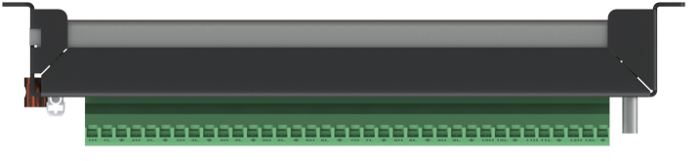

Bộ nhân đa kênh AM16/32B hãng Campbell Scientific USA
Thông Số Kỹ Thuật
| Model | AM16/32B |
|---|---|
| Nguồn cấp | Unregulated 9.6 to 16 Vdc |
| Scan nâng cao | Xảy ra ở cạnh hàng đầu của quá trình chuyển đổi xung đồng hồ (từ dưới 1,5V lên trên 3,3V |
| Chiều rộng xung đồng hồ tối thiểu | 1 ms |
| Thời gian kích hoạt chuyển tiếp tối đa | 20 ms |
| Chuyển tiếp | Nghỉ trước khi thực hiện |
| Kháng chuyển tiếp ban đầu, đã đóng | 0.1 ohm |
| Chuyển mạch tối đa hiện tại | 500 mA |
| Điện áp chuyển mạch tối đa | 50 Vdc |
| Tuổi thọ liên lạc tối đa | 5 x 107 operation |
| Tỷ lệ điện áp tiếp xúc tối đa | 70 V |
| Điện áp tối đa | 8 Vdc (clock level) |
| Nhiệt độ hoạt động | -25° to +50°C (standard) |

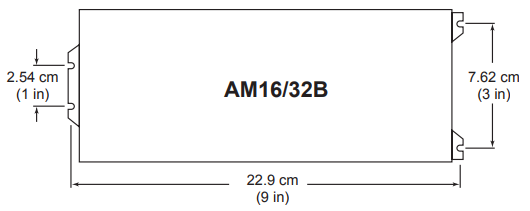

| Kích thước | 23.9 x 10.2 x 4.6 cm (9.4 x 4.0 x 1.8 in.) |
| Trọng lượng | ~680 g (~1.5 lb) |
Tùy thuộc vào loại cảm biến, AM16 / 32B có thể ghép các cảm biến 16, 32 hoặc 48. Có thể kết nối tối đa sáu AM16 / 32B với cùng một bộ ghi dữ liệu, tùy thuộc vào số lượng cổng điều khiển và đầu vào tương tự có sẵn.
AM16 / 32B hoặc ghép 16 nhóm bốn dòng (tổng cộng 64 dòng) thông qua bốn thiết bị đầu cuối (COM) chung. Ngoài ra, cài đặt chuyển đổi thủ công cho phép AM16 / 32B ghép 32 nhóm của hai dòng (cũng có tổng cộng 64 dòng) thông qua hai đầu cuối COM. Một cáp kết nối các đầu cuối chung với đầu vào tương tự của bộ ghi dữ liệu, kênh kích thích hoặc nối đất theo yêu cầu của cảm biến. Bộ ghi dữ liệu điều khiển bộ ghép kênh bằng cách sử dụng hai cổng điều khiển hoặc một cổng điều khiển và một kênh kích thích.
Bảo vệ điện áp
Thiết bị được bảo vệ khỏi các dòng điện đột ngột bằng cách sử dụng các ống khí trên tất cả các đầu vào. Một biến thể 35 V được kết nối giữa tấm chắn đất và vấu nối đất để cung cấp bảo vệ chống sét lan truyền. Các thiết bị đầu cuối Đặt lại, Đồng hồ và +12 V được bảo vệ bằng điốt 18 V TVS.
Số lượng cảm biến kết nối tối đa
Số lượng cảm biến tối đa được ghép qua một AM16 / 32B tùy thuộc vào (các) loại cảm biến được đo. Ví dụ: giả sử các cảm biến giống hệt nhau, AM16 / 32B có thể ghép kênh lên đến:
+ 32 cảm biến một đầu hoặc cảm biến vi sai yêu cầu hai dây (ví dụ: nhiệt điện trở, nửa cầu)
+ 16 cảm biến một đầu hoặc cảm biến vi sai yêu cầu bốn dây (ví dụ: toàn cầu, bốn cầu nửa dây)
+ 32 cảm biến dây rung (16 với nhiệt độ) kết hợp với Giao diện dây rung AVW1, AVW4, AVW100 hoặc AVW200-series
+ 48 phép đo nửa cầu (giả sử điện trở kích thích và điện trở hoàn thành chung tại bộ ghi dữ liệu)
+ 48 CS616 Máy đo phản xạ hàm lượng nước (giả sử kích thích thông thường)
+ 32 khối chống ẩm đất thạch cao (mẫu 223 hoặc 253). AM16 / 32B loại bỏ yêu cầu đối với tụ điện chặn một chiều, giảm đáng kể chi phí cảm biến
Công suất cân nhắc
AM16 / 32B thu hút ít hơn 210 microampe tĩnh, 6 miliampe hoạt động — do đó, cân nhắc về công suất bị ràng buộc chặt chẽ với tỷ lệ phần trăm thời gian ở trạng thái yên so với hoạt động. Sử dụng địa chỉ rơ le có thể giảm tiêu thụ điện bằng cách giảm thiểu thời gian ở trạng thái hoạt động.
Trong hầu hết các ứng dụng, nguồn điện có thể sạc lại được niêm phong của bộ ghi dữ liệu phải là quá đủ; nguồn điện kiềm của bộ ghi dữ liệu có thể được sử dụng trong các ứng dụng mà bộ ghép kênh được kích hoạt không thường xuyên.
