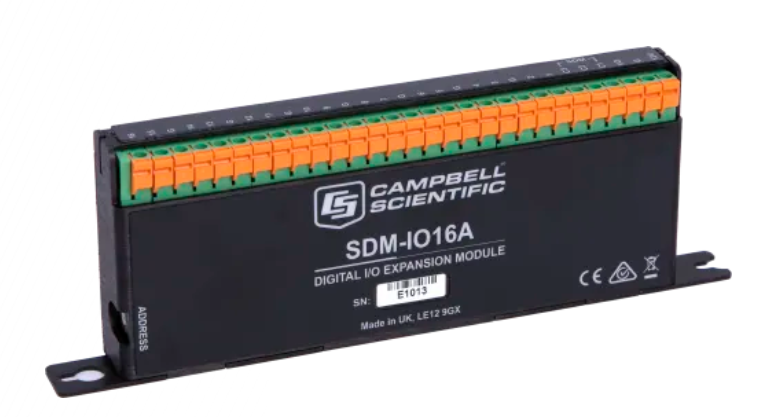

Bộ mở rộng cổng điều khiển I/O 16 kênh SDM-IO16A hãng Campbell Scientific
Thông Số Kỹ Thuật
| Chức năng | Mở rộng số cổng điều khiển I/O cho một Datalogger |
|---|---|
| Số kênh | 16 |
| Nhiệt độ hoạt động | -40° to +70°C |
| SDM và cổng I/O | 0/5 V logic-level ports (kết nối với cổng điều khiển của Datalogger/SDM) |
| Điện áp hoạt động | 12 Vdc (danh định 9 to 18 V)) |
| Tần số tối thiểu | 0 Hz được báo cáo nếu như có ít hơn 2 chuyển đổi tín hiệu cao -đến thấp trong khoảng thời gian đo |
| Khoảng xung tối thiểu | 244 μs (61.04 μs mode tốc độ cao) |
| Thời gian chuyển mặc định | Input and ground phải đóng trong 3.17 ms sau đó giữ mở trong 3.17 ms mới được tính là kết thúc. (0.7925 ms modetốc độ cao) |
| Độ chính xác đồng hồ | ±0.01%, trong trường hợp xấu nhất (-40° to +70°C) |
| Khoảng đo xung tối đa | 4096 seconds (1024 seconds trong mode tốc độ cao) |
| Trọng lượng | 175 g (6.2 oz) |
Tổng quan
SDM-IO16A có 16 cổng có thể mở rộng khả năng điều khiển Input/output của Datalogger. Model cung cấp tính năng tương tự cổng điều khiển của phần lớn Datalogger hãng Campbell Scientific.
SDM-IO16A được thiết kế để thay thế cho SDM-Io16. SDM-IO16A nhẹ hơn khi so sánh với SDM-IO16 và có ống xả khí được gắn trên tất các cổng đầu vào để tránh sét lan truyền. Hoàn toàn tương thích với phần mềm nhưng cũng bao gồm tùy chọn chạy ở chế độ tốc độ cao đặc biệt cho phép đo xung lên tới 8kHz trên tất cả các kênh và độ phân giải gấp 4 lần trên một số phép đo thời gian.
Lợi ích và tính năng
- + 16 cổng điều khiển digital I/O
- + Khi cấu hình như cổng đầu vào, mỗi cổng có thể giám sát trạng thía logic, đếm xung, đo tín hiệu tần số, và xác đinh chu kỳ nhiệm vụ.
- + Tiêu thụ ít hơn 1mA trong hết hết các tác vụ
- + Kích thước gọn nhẹ với thiết bị đầu cuối chống rung,chịu tải bằng lò xo
- + Kết nối với Datalogger qua 3 cổng có thể chia sẻ với 15 thiết bị SDM khác
- + Nhiều chức năng khác nhau để lập trình đầu vào gán chức năng khác nhau cho các cổng khác nhau trên cùng modun
- + Khả năng của mỗi thiết bị đầu cuối điều khiển trực tiếp van hoặc rơ le điện áp thấp
- + Tích hợp ống xả khí cho đường I/O chống sét lan truyền
Mô tả chi tiết
Khi 01 cổng được cấu hình như một cổng đầu vào, nó có thể đo được trạng thái logic của cổng, đếm xung, đo tần số, chu kỳ tín hiệu tại các cổng. Trong trạng thái đếm xung, có thêm tùy chọn để kích hoạt lọc chuyển đổi vì thế thiết bị có thể đếm chính xác các event đóng mở công tắc. SDM-IO16A đo tần số của tín hiệu bằng cách đo thời gian giữa các lần kích xung, vì vậy đưa ra các phép đo có độ phân giải cao ngay cả với tín hiệu tần số thấp.
Module cũng có thể được viết chương trình để tạo ra một tín hiệu ngắt đến Datalogger khi 01 hoặc nhiều tín hiệu đầu vào được khai báo thay đổi.
Khi cấu hình như một cổng đầu vào, mỗi cổng có thể được gán thành 0 – 5V bởi Datalogger, Thêm nữa cũng có thể điều khiển đầu vào mức logic bình thường., khi một đầu ra được gán là HI, 01 mạch tăng cường cho phép điều khiển trực tiếp một số van và rơ-le điện áp thấp. (Tham khảo phần thông số kỹ thuật trên trang web).
SDM-IO16A là thiết bị ngoại vi Datalogger được định địa chỉ đồng bộ. Các cổng điều khiển Datalogger 1, 2 và 3 được sử dụng để định địa chỉ SDM-IO16A và trao đổi dữ liệu digital với nó. Mô-đun này sử dụng các kỹ thuật kiểm tra lỗi nâng cao để đảm bảo truyền dữ liệu đến và đi mô-đun một cách chính xác. Có thể giải quyết tối đa 16 SDM-IO16A, giúp bạn có thể điều khiển tối đa 256 cổng từ ba cổng điều khiển Datalogger đầu tiên.
Các thông tin tương thích bổ sung
Yêu cầu phần mềm
Hỗ trợ cho tất các các chức năng yêu cầu theo hướng dẫn sử dụng SDM-IO15 theo CRBasic.
Nguồn cấp
Trong chế độ đầu vào, nguồn tiêu thụ biến thiên từ 600 µA đến 4.5 mA phụ thuộc vào trạng thái và tần số đầu vào. Nguồn cấp có thể sạc của Datalogger có thể cấp nguồn cho SDM-IO16A trong ứng dụng đếm xung, trạng thái đầu vào. Tuy nhiên, khi SDM-IO16A được sử dụng trong chế độ cổng đầu vào và đang vận hành tải trọng đáng kể, Campbell Scientific khuyến nghị sử dụng nguồn cấp ngoài.
Bảo vệ
The SDM-IO16A requires a desiccated, non-condensing environment; a Campbell Scientific enclosure is recommended. An integral mounting bracket, grommets, and screws attach the SDM-IO16A to the backplate of a Campbell Scientific enclosure.
SDM-IO16A yêu cầu môi trường khô ráo, không ngưng tụ; hộp bảo vệ Campbell Scientific được khuyến nghị sử dụng. Một khung lắp, dây buộc và vít tích hợp gắn SDM-IO16A vào mặt sau của vỏ máy Campbell Scientific.
Cáp tín hiệu cảm biến
Cáp tín hiệu thường được bán như một phần của cảm biến. nếu cáp tín hiệu không được cung cấp, bạn có thể dùng cáp tín hiệu 2 lõi 9922. Khi khoảng cách giữa Datalogger và SDM-Io16A quá xa, xác định lại cáp tín hiệu cảm biến phải có đủ thông số điện trở/điện dung.
